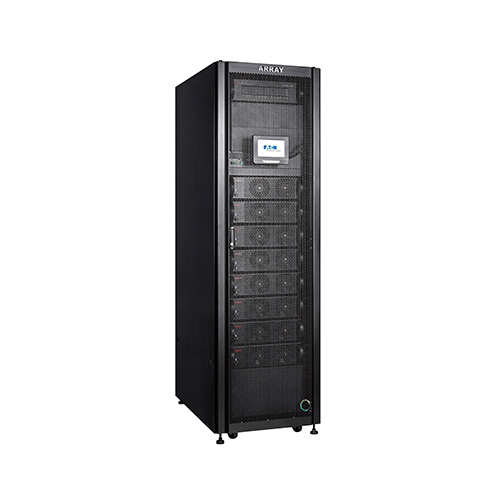

ARRAY 3A3 系列 (15KVA～150KVA)
山特3A3
UPS是新型的三進三出UPS，采用全數化控制技術，集中了當今電力電子和自動控制領域 的技術成果，是UPS行業技術革命的一塊里程碑。3A3
UPS的誕生給用電設備的供電方案帶來了新的理念，使得用電設備的可用性得到突破性的提高。3A3
UPS采用抽屜式、高智能模塊化設計，具有易插拔功能，不僅可以通過增減機柜內的模塊來滿足功率輸出及可靠性要求，只要冗余允許還可以在線進行維護，實現零維修時間。3A3
UPS采用無線并聯技術，降低了單點故障的概率，可靠性的設計臻于 。3A3
UPS采用人性化的簡易操作設計以及完備的遠程監控功能，使用者可以簡單明了地操作、管理UPS。3A3
UPS具備優異的電氣性能，能為各種負載提供安全有效的電源保障。
產品功能
優異的電氣性能
輸入諧波電流低： <5%
輸出電壓精度高 ：<2%
過載能力強 ：110～130%的負載可以過載10分鐘，130～150%的負載可以過載1分鐘
充電電流大：4.5A（每個模塊）
支持變頻模式 50Hz輸入、60Hz輸出 或 60Hz輸入、50Hz輸出
全數字化控制
3A3 UPS模塊采用TI公司目前 的DSP做為中央控制器，其強大的運算能力可以將傳統UPS中大部分由硬件完成的控制功能全部由軟件替代實現，不僅可靠度和 度大大提高，并且方便升級與維護。
智能充電方式
3A3 UPS采用了先進的兩段式三階段充電方法， 階段大電流恒流充電，快速回充約90％的電量；第二階段脈動充電，可以均化電池特性并將電池完全充飽；第三階段恒壓維持，保證電量不損失。這樣可以很好的兼顧快速充電與延長電池使用壽命的目標，為用戶節省電池開銷?！?/p>
業界 *高的功率密度
3A3
UPS一個UPS模塊體積為440×700×131mm（3U），一個標準2米高的UPS機柜 *多可以安裝10個UPS模塊，總容量達到150KVA，而且配電盤也含在其中，再配上與UPS機柜一般大小的電池柜，便可組成完整的UPS供電系統。由于UPS機柜和電池柜都采用標準機柜，與大多數機房的負載設備機柜一致，因此可以與負載并排放置而無需專用的UPS配電房，不僅美觀而且能為客戶 *大限度地節省安裝空間。
N＋X無線并聯冗余
采用先進的無線并聯控制技術，相比于有線并聯減少了單點故障點（穩態工作時即使并聯通信線故障也能正常工作），更提高了可靠度。
并機共用電池
3A3 UPS采用了雙電池輸入結構和先進的控制策略，并機系統完全共用同一組電池，大大節省了電池的開銷。
靈活的系統配置
3A3
UPS采用模塊化設計及易插拔功能，由UPS模塊、通訊模塊、配電盤以及部分選裝件再加上機柜組成。UPS模塊及通訊模塊可在線更換而不影響其它部分的正常工作，新加入的模塊不需要任何校準動作就可以加入系統，擴容和維護都非常方便。用戶可以根據需要選擇不同的模塊數構造15KVA至120KVA之間某一個容量合適的UPS系統，配置非常靈活。對于將來的設備擴容，只需再插入幾個UPS模塊，就可以輕松完成。如果用戶 裝機時將開關與電力線留下裕量，以后當負載量的增加時只要再購買UPS模塊就可以將UPS的容量擴充，完全避免了傳統UPS 設備投資過大的缺點，真正做到了“邊成長邊投資”，為用戶節省了寶貴的資金?！ ?nbsp;
*優化的供電系統拓撲
3A3
UPS融合集中式與分散式供電拓撲的優點，從設計上引入了區域供電的理念。如果在一個大的數據機房內分開幾個區域，每個區域配置一套或兩套（冗余備份）3A3
UPS供電系統，直接放置于該區域負載旁邊，通過機柜上的配電盤進行供電。這樣，每個區域內是集中供電、集中管理，而區域間是獨立開的分散供電，布線也是獨立的。3A3
UPS這種供電方式具備分散式的“配置靈活、允許逐步投資，不容易產生大面積癱瘓”的優點，也具備集中式的“易于管理”的優點?！ ?/p>
人性化的操作介面及完善的電源管理軟件

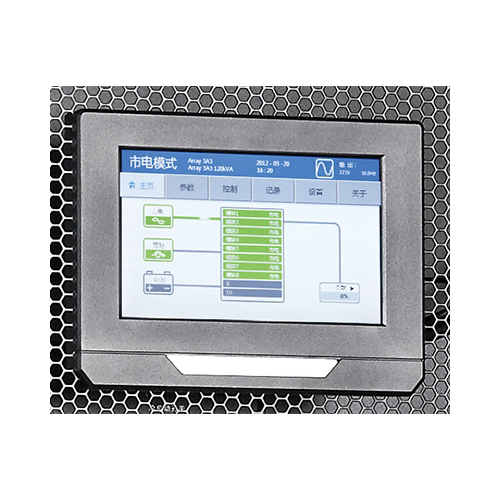

并機系統采用大屏幕中文LCD作為操作介面，操作和信息讀取一目了然。搭配 *新版的監控軟件WINPOWER2003，電源管理變得更加容易。如果選配WEBPOWER、SNMP卡，更能實現遠程監控。
極高的系統可用性
如果UPS在冗余兩個UPS模組以上，UPS的可用性可達99.999%以上，MTBF（平均無故障時間）長達1500萬小時以上。
*少的停機檢修時間
如果故障的UPS模塊數少于等于冗余的UPS模塊數，可以在不影響其它模塊工作的情況下在線更換故障的UPS模塊，這種情況下停機檢修時間為零；如果故障的UPS模塊數大于冗余的UPS模塊數，由于是采用更換UPS模塊的方式進行維護，所以停機檢修時間不會超過5分鐘。
規格參數表
| 型號 | ARRAY系列機柜 |
| 輸入接線 | 三相 + 零線 + 地線 |
| 輸入電壓 | 124-300VAC（相電壓）；214-520VAC（線電壓） |
| 輸入頻率 | 40-70Hz |
| 輸入功率因數 | ≥ 0.99 |
| 輸入旁路電壓范圍 | 187-253VAC（相電壓）；323-437VAC（線電壓） |
| 輸出接線 | 三相 + 零線 + 地線 |
| 輸出電壓 | 380×(1±1%)VAC |
| 輸出頻率 | 與輸入市電同步，當市電頻率超出范圍時，輸出頻率為 50×(1±0.5%)Hz（市電模式）； 50×(1±0.5%)Hz（電池模式） |
| 輸出功率因數 | 0.9 |
| 輸出過載時間 | ≥ 10 分鐘（110% ＜負載≤ 130%） |
| 輸出UPS 效率 | +192VDC/+204VDC/+216VDC/+224VDC/+240VDC |
| 單邊電池節數 | 16/17/18/19/20 |
| 正電池電壓 | +192VDC/+204VDC/+216VDC/+224VDC/+240VDC |
| 正電池充電電流 | 3.5A× 模塊數 |
| 負電池電壓 | -192VDC/-204VDC/-216VDC/-224VDC/-240VDC |
| 負電池充電電流 | 3.5A× 模塊數 |
| 噪聲 | ＜ 62dB |
| 環境溫度 | 0-40℃ |
| 環境濕度 | 20-90% |
| 尺寸 | 2.0 米 60kVA 下出線機柜： 600×1050×2030mm 200kg
2.0 米 90kVA 上出線機柜： 600×1050×2030mm 230mm
2.0 米 90kVA 下出線機柜： 600×1050×2030mm 230mm
2.0 米 120kVA 上出線機柜： 600×1050×2030mm 265mm
2.0 米 120kVA 下出線機柜： 600×1050×2030mm 265mm
2.0 米 150kVA 下出線機柜： 600×1050×2030mm 275mm
配電盤： 483×194×131mm
UPS 模塊： 440×707×131mm |
| 重量 | 2.0 米 60kVA 下出線機柜：200kg
2.0 米 90kVA 上出線機柜：230kg
2.0 米 90kVA 下出線機柜：230kg
2.0 米 120kVA 上出線機柜： 265kg
2.0 米 120kVA 下出線機柜： 265kg
2.0 米 150kVA 下出線機柜： 275kg
配電盤： 9kg
UPS 模塊：35kg |
| 客戶服務和支持 | 三年保修/24小時免費服務熱線/全國聯保/網上技術服務支持 |
|
